Уголок металлический
Уголок металлический — фасонный стальной прокат с Г-образным сечением. Его применяют в каркасах, рамах, фермах, ограждениях, закладных деталях, опорных узлах, монтажных конструкциях, усилениях кромок. Такая форма удобна там, где требуется жёсткая полка под крепление, сварной стык, болтовое соединение либо опорная грань без сложной мехобработки.
В категории выделяют горячекатаное исполнение, гнутый вариант, оцинкованную поставку. Первое относится к классической чернине: сталь после прокатки имеет тёмную поверхность с окалиной, без защитного слоя. Второе получают из листа либо полосы методом холодного формования. Третье представляет собой стальную основу с цинковым покрытием, которое защищает металл от атмосферной коррозии.
Калькулятор стального уголка
Теоретическая масса: 0.00 кг
Конструкция сечения уголков
Металлическое изделие состоит из двух полок, расположенных под прямым углом. Если обе одинаковые, применяется равнополочный ряд. Если одна сторона шире другой, это неравнополочная геометрия. Обозначение читается по ширине, затем по толщине стенки: 50×50×5 мм, 75×50×6 мм, 100×63×8 мм.
Равные полки удобны в симметричных узлах, решётках, стойках, сварных рамках. Разные -применяют там, где одна сторона должна давать большую площадь опирания, а другая служит ребром, крепёжной зоной, связью с соседней деталью. В расчёте учитывают не только ширину, но также толщину, длину элемента, способ закрепления, отверстия, качество сварного шва.
Стандарты
Для горячей прокатки применяют ГОСТ 8509. Для ряда с разными используют ГОСТ 8510. Холодногнутые изделия описываются ГОСТ 19771, с разными сторонами — ГОСТ 19772. Для марок обычной углеродистой стали встречаются ГОСТ 380, ГОСТ 535. В строительных конструкциях указывают ГОСТ 27772, а при повышенной прочности — ГОСТ 19281. Если требуется цинковое покрытие, в спецификации дополнительно задают требования по ГОСТ 9.307.
В заказе лучше фиксировать размер, марку стали, стандарт, длину, состояние поверхности, способ резки, тип покрытия. Запись «50×50×5, Ст3пс, ГОСТ 8509, 6 м» понятнее, чем общая фраза без толщины. Для ответственного узла также задают класс прочности, свариваемость, требования к документу качества.
Таблица размеров уголков
Ниже приведена компактная таблица по основным размерным рядам. Формат показывает ширину полок, доступную толщину, характер поставки. Для гнутого исполнения размерная сетка зависит от оборудования, толщины листовой основы, радиуса формования.
| Размер полок, мм | Толщина стенки, мм |
|---|---|
| 20×20 | 3–4 |
| 25×25 | 3–4 |
| 28×28 | 3 |
| 30×30 | 3–4 |
| 32×32 | 3–4 |
| 35×35 | 3–5 |
| 40×40 | 3–5 |
| 45×45 | 3–5 |
| 50×50 | 3–6 |
| 56×56 | 4–5 |
| 63×63 | 4–6 |
| 70×70 | 4,5–8 |
| 75×75 | 5–9 |
| 80×80 | 5,5–8 |
| 90×90 | 6–9 |
| 100×100 | 6,5–16 |
| 110×110 | 7–8 |
| 125×125 | 8–16 |
| 140×140 | 9–12 |
| 160×160 | 10–16 |
| 180×180 | 11–12 |
| 200×200 | 12–25 |
| 220×220 | 14–16 |
| 250×250 | 16–35 |
| 25×16 | 3–4 |
| 32×20 | 3–4 |
| 40×25 | 3–5 |
| 45×28 | 3–4 |
| 50×32 | 3–4 |
| 56×36 | 4–5 |
| 63×40 | 4–6 |
| 65×50 | 5–8 |
| 70×45 | 4,5–7 |
| 75×50 | 5–8 |
| 80×50 | 5–6 |
| 90×56 | 5,5–8 |
| 100×63 | 6–10 |
| 100×65 | 7–10 |
| 110×70 | 6,5–8 |
| 125×80 | 7–12 |
| 140×90 | 8–10 |
| 160×100 | 9–14 |
| 180×110 | 10–12 |
| 200×125 | 11–16 |
| 250×160 | 12–20 |
| 20×20–160×160 | 2–8 |
| 30×20–200×125 | 2–8 |
Производство уголков горячим способом
При горячей прокатке металлическая заготовка сначала нагревается в печи примерно до 1050–1250 °C. Такая температура делает сталь пластичной, снижает сопротивление деформации, позволяет сформировать Г-образное сечение в калибрах стана. Недогрев повышает риск трещин, перегрузки оборудования, неровного течения металла. Перегрев приводит к сильному образованию окалины, ухудшению поверхности, укрупнению зерна.
После выхода из чистового калибра металлический уголок режут на заданную длину, охлаждают на холодильнике, правят, сортируют по размерам. Конец деформации часто находится в зоне 850–1000 °C. Далее структура формируется при охлаждении. Для обычной Ст3 дополнительная термообработка чаще не требуется. Для низколегированных марок режим выбирают по проекту, особенно если конструкция работает на морозе либо под динамической нагрузкой.
Поверхность после такого процесса тёмная, с окалиной. Это нормальное состояние чёрного металла. Перед окраской, сваркой ответственного шва, нанесением цинка, огнезащитой слой оксидов снимают дробемётной очисткой, пескоструем, механической зачисткой либо травлением.
Холодное формование стали

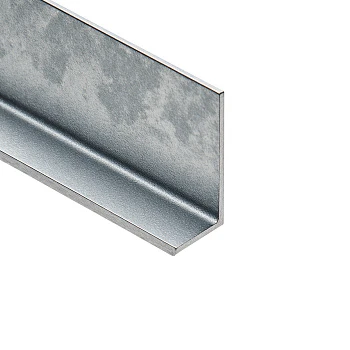

Гнутый угол получают из полосы либо листовой заготовки. Металл проходит через ролики профилегибочной линии, постепенно принимает форму прямого угла. Обычно процесс идёт при комнатной температуре. Основное отличие такого изделия — радиус в зоне сгиба. Чем толще стенка, тем выше требования к пластичности стали, качеству кромки, настройке оборудования.
Этот вариант легче массивного катаного аналога. Его применяют в лёгких каркасах, вентиляционных системах, облицовочных подсистемах, кожухах, монтажных деталях. Для силовых рам без расчёта заменять им катаный угол нельзя: у тонкой стенки ниже местная устойчивость, а зона сгиба чувствительна к надрывам.
Цинковое покрытие уголков
Оцинкованное исполнение получают двумя способами. Первый — готовый стальной угол очищают, затем погружают в расплав цинка при температуре около 430–460 °C. Второй — деталь формуют из уже оцинкованной листовой основы. В первом случае покрытие лучше закрывает наружные поверхности, внутренний угол, торцы после технологической подготовки. Во втором случае резаная кромка остаётся более уязвимой.
Цинк не повышает несущую способность. Он защищает сталь от влаги, конденсата, атмосферного воздействия. После резки, сверления, сварки защитный слой нарушается. Открытые торцы, отверстия, зоны нагрева обрабатывают цинкнаполненным составом, грунтом либо другой защитной системой.
Марки стали уголков
Для рядовых конструкций используют Ст3сп, Ст3пс, Ст3кп. Ст3пс подходит большинству обычных сварных рам. Ст3сп стабильнее по структуре. Ст3кп применяют в менее ответственных деталях. В строительных металлоконструкциях встречаются С245, С255, С345. Для повышенной прочности, наружной эксплуатации при низкой температуре, ответственных сварных элементов применяют 09Г2С.
Химический состав уголка задаёт поведение металла. Углерод повышает прочность, но усложняет сварку при росте доли. Марганец повышает прочность, кремний участвует в раскислении. Никель улучшает ударную вязкость на холоде. Сера, фосфор ограничиваются, поскольку снижают пластичность, ухудшают качество сварного участка.
Работа под нагрузкой
Уголок относится к открытым несимметричным сечениям. Поэтому при изгибе возможен поворот элемента, особенно если сила приложена с эксцентриситетом. В связях, раскосах, рамах, ограждениях это учитывают схемой крепления. Для самостоятельной балки на длинный пролёт часто рациональнее труба, швеллер либо двутавр.
В сжатых стойках важна устойчивость. Длинный элемент может потерять форму раньше, чем сталь достигнет предела текучести. В болтовом узле проверяют смятие полки, вырыв по краю, расстояние от отверстия до кромки. В сварном соединении оценивают длину шва, катет, доступность провара, деформацию после охлаждения. Толщина стенки влияет не меньше ширины полки: 50×50×3 мм заметно отличается от 50×50×5 мм по жёсткости, массе, запасу под крепёж.
Применение
В строительстве стальной угол используют в фермах, связях, ограждениях, лестничных элементах, площадках обслуживания, закладных деталях. В металлоконструкциях он часто служит вспомогательной деталью: усиливает кромку, формирует посадочную полку, связывает соседние элементы, закрывает торец, работает как монтажная рамка.
В машиностроении такой прокат применяют в основаниях оборудования, кожухах, защитных рамках, направляющих, крепёжных узлах. Катаное исполнение подходит для более жёстких деталей. Формованный вариант выбирают там, где важна малая масса. Цинковый слой нужен на улице, во влажных помещениях, в сельскохозяйственных конструкциях, на воротах, ограждениях, навесах.
Обработка
Резка выполняется ленточнопильным станком, абразивным кругом, плазмой, газом, гильотиной для тонкого листового варианта. Для точной сборки предпочтительна резка с минимальной зоной нагрева. После плазмы либо газового реза кромку зачищают перед сваркой, окраской, нанесением защитного состава.
Сверление выполняют с учётом толщины полки, расстояния до края, будущей нагрузки. Отверстие слишком близко к кромке может привести к вырыву. В оцинкованной детали после сверления открывается сталь, поэтому кромку защищают. Сварка по окалине нежелательна: зону шва очищают до металлического блеска. Если деталь уже имеет цинковый слой, покрытие в зоне нагрева удаляют, обеспечивают вентиляцию, затем восстанавливают защиту.
Контроль качества
Оценка партии начинается с геометрии: ширины полок, толщины, длины, прямого угла, кривизны по хлысту. У катаного металла дополнительно смотрят состояние кромок, глубину дефектов, отсутствие трещин, закатов, расслоений. У формованного изделия важны радиус сгиба, стабильность угла, отсутствие надрывов на наружной стороне.
Документ качества должен подтверждать марку стали, стандарт, номер партии, массу, длину, при необходимости механические свойства. Для наружных конструкций отдельно оценивают защиту поверхности. У цинкового слоя смотрят сплошность, отсутствие непрокрытых мест, наплывы, повреждения после перевозки. Матовый оттенок допустим, если покрытие связано с основой, не имеет отслаивания.
Подбор под задачу
Для лёгких решёток, декоративных рамок, небольших монтажных деталей часто достаточно размеров 25×25, 32×32, 40×40 мм. Для ворот, ограждений, площадок обслуживания чаще выбирают 50×50, 63×63, 75×75 мм. Для тяжёлых рам, опорных узлов, крупного крепежа применяют 90×90, 100×100, 125×125 мм, но итоговый размер должен подтверждаться расчётом.
Если нужно усилить кромку листа, разместить крепёж на широкой стороне, сформировать асимметричную опору, подходит ряд с разными полками. Если важна малая масса, ровная листовая поверхность, нестандартная ширина, рассматривают холодное формование. Если изделие будет работать на улице, требуется покрытие, окраска по подготовленной поверхности либо горячее цинкование готовой сборки.
Частые ошибки
Проблемы обычно появляются из-за выбора только по ширине полки без учёта толщины. Ещё одна причина — замена катаного изделия формованным без расчёта. Третья ошибка — отсутствие защиты торцов после резки оцинкованного металла. Также риск создают отверстия у самого края, сварка без очистки окалины, окраска по грязной поверхности, покупка без подтверждения марки стали.
FAQ
Какой вариант выбрать для обычного каркаса
Для большинства сварных каркасов подходит стальной угол из Ст3 с равными полками. Размер выбирают по пролёту, нагрузке, схеме крепления, толщине стенки.
Чем отличается гнутый вариант
Он изготавливается из полосы либо листовой основы. Такой металл легче, имеет радиус сгиба, хорошо подходит для лёгких монтажных деталей, кожухов, облицовочных систем. Для силовых узлов нужен расчёт.
Когда нужна оцинковка
Цинковое покрытие выбирают для улицы, влажной атмосферы, ворот, ограждений, навесов, сельскохозяйственных объектов. Оно защищает от коррозии, но не добавляет прочности.
Какие размеры чаще всего берут со склада
Наиболее ходовые позиции: 25×25×3, 32×32×4, 40×40×4, 50×50×5, 63×63×5, 75×75×6, 100×100×8. Для асимметричных сечений часто встречаются 50×32, 63×40, 75×50, 100×63, 125×80 мм.
Что нужно проверить перед закупкой
Нужно сверить размер полок, толщину, длину, марку стали, стандарт, состояние поверхности, требования к покрытию. Для несущей конструкции дополнительно требуется расчёт, подтверждение свариваемости, документ качества.
