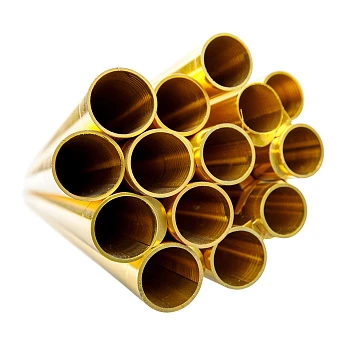

Труба латунная
Труба латунная — полый прокат из латуни для теплообменных контуров, санитарных линий, приборных трасс, гидравлики низкого давления, декоративных элементов. Формат ценят за теплопроводность, технологичность, аккуратную геометрию, удобство пайки, стабильность размеров на монтаже. В промышленной спецификации трубу выбирают не «на глаз», а по связке параметров: марка сплава, наружный диаметр, стенка, длина, состояние поставки, требования к поверхности.
Технические характеристики
Как задать позицию в заявке
Чтобы труба подошла под фитинги, развальцовку либо пайку, в заявке фиксируют:
-
марка латуни по ГОСТ 15527 (часто Л63 для универсальных задач; специальные марки — по ТЗ)
-
формат: круглая, профильная (квадратная, прямоугольная)
-
наружный диаметр D (OD — термин для чертежей), мм
-
толщина стенки t, мм
-
длина L: мерная, кратная мерной, немерная
-
состояние: М, П, Т (для точных труб часто указывают «отожжённая» либо «полутвёрдая»)
-
требования к поверхности: чистая внутренняя, без задиров, без раковин, без глубоких рисок
-
требования к геометрии: овальность, прямолинейность, допуск по D, допуск по t
Практический смысл простой: при одинаковом D две трубы с разной t ведут себя по-разному на вальцовке, на развальцовке, в зоне обжима, на резьбовом соединении через втулку.
Сортамент латуни, размеры, длина
Для трубных позиций обычно оперируют диапазонами:
-
капиллярные размеры — малые D, тонкая стенка, высокая точность
-
универсальные размеры — средние D под сантехнику, теплообмен, приборные линии
-
толстостенные размеры — повышенная стенка под мехобработку, резьбу, жёсткий монтаж
Длина поставки выбирается под карту раскроя. Для серийного производства выгодна кратность: меньше отхода, меньше торцевых операций, ровнее планирование партии.
Формулы для расчёта массы латуни
Оценка массы помогает согласовать логистику, строповку, стоимость резки, массу узла.
-
внутренний диаметр: d = D − 2t
-
масса 1 метра: m₁ = (π/4) × (D² − d²) × 10⁻⁶ × ρ
-
масса партии: m = m₁ × L
Для ориентиров берут ρ≈8500 кг/м³. Точное значение зависит от марки латуни, состава, паспорта партии.
Таблица ориентиров по массе латунных труб (ρ=8500 кг/м³)
| D×t, мм | d, мм | m₁, кг/м | Типовой сценарий |
|---|---|---|---|
| 10×1,0 | 8 | ≈0,23 | приборные линии, малые контуры |
| 12×1,0 | 10 | ≈0,29 | компактные теплообменники |
| 15×1,0 | 13 | ≈0,37 | универсальные подводы |
| 18×1,5 | 15 | ≈0,64 | вибрация, жёсткий монтаж |
| 22×2,0 | 18 | ≈0,98 | узлы с резьбовыми зонами |
| 28×2,0 | 24 | ≈1,26 | каркасы, трубчатые элементы |
Числа — ориентиры для закупки. Для точного расчёта берут фактическую плотность, фактические допуски.
Давление, прогиб, смятие
Фраза «какое давление выдержит» без схемы почти всегда вводит в заблуждение. Для трубы латунной важно различать режимы:
-
внутреннее давление (тонкостенная модель даёт прикидку, но проект обязан учесть допуски, температуру, запасы)
-
изгиб на пролёте (важны D, t, длина пролёта, тип опор)
-
локальное смятие (важно для хомутов, обжимных зон, точечных креплений)
-
усталость от вибрации (важно для транспортных контуров)
При выборе стенки обычно отталкиваются от самого жёсткого режима из перечисленных.
Стойкость латуни к коррозии, обесцинкование, растрескивание
Латунь в типовой атмосфере выглядит коррозионностойкой, но «стойкость к коррозии» сильно зависит от среды: температура воды, хлориды, застой, кислород, реагенты. Для водных систем важна тема обесцинкования: в отдельных режимах цинк вымывается из поверхностного слоя, структура становится пористой, ресурс падает. В спецификации это решают выбором марки под ТЗ, регламентом эксплуатации, исключением застойных зон.
Отдельный риск — коррозионное растрескивание под напряжением: остаточные напряжения после гибки совместно с агрессивными парами (например аммиачные) способны дать трещины. Для ответственных трасс задают мягкое состояние, контролируют радиусы гиба, исключают сильные концентраторы, фиксируют условия хранения.
В сравнениях по стойкости иногда фигурирует нержавеющая сталь, inox, stainless steel — материал тяжелее, зато устойчивее в ряде агрессивных сред. Такое сравнение корректно приводить как альтернативу, не как «замену по умолчанию».
Производство
Нормативы выпуска
В закупочных документах чаще всего встречаются:
-
ГОСТ 494 — трубы латунные (сортамент, требования, методы контроля)
-
ГОСТ 15527 — деформируемые латуни (марки, химсостав)
Для проектов с зарубежными требованиями дополнительно указывают EN либо ASTM, но в спецификации лучше закреплять конкретный документ, а не «по европейскому стандарту вообще».
Технологические маршруты
Труба латунная получается несколькими промышленными путями:
-
прессование (экструзия) с последующей правкой, калибровкой, резкой
-
волочение через матрицу для точных размеров, тонкой стенки, чистой поверхности
-
комбинированные маршруты: прессованная заготовка → волочение → отжиг → правка
Для получения нужного состояния применяют отжиг. Для приборных линий важна чистая внутренняя поверхность: после волочения выполняют промывку, сушку, упаковку с защитой от пыли.
Что критично контролировать на партии
-
D, t, овальность, прямолинейность
-
качество торца после резки: отсутствие «зажёванной» кромки, отсутствие сильного заусенца
-
поверхность внутри: отсутствие протяжённых задиров, раковин
-
поверхность снаружи: отсутствие глубоких рисок, вмятин
-
маркировка: марка, размер, партия, состояние
Для теплообменных контуров добавляют контроль на развальцовку: труба обязана раскрываться без трещин при заданном режиме.
Применение
Теплообменники латунные
Труба в конденсаторах, радиаторах, охладителях ценится за теплопроводность. Для таких узлов важны D, t, качество внутренней поверхности, прямолинейность, повторяемость партии. При выборе стенки смотрят на развальцовку в трубной решётке: слишком жёсткая труба даст трещины, слишком мягкая — потеряет форму.
Сантехника, вода, газ в низких давлениях
Труба применяется в подводках, стояках малых диаметров, разводке внутри оборудования. Для питьевой воды часто предъявляют требования к составу сплава: в таких системах используют марки, допущенные проектом, с контролем содержания свинца по нормативам заказчика. В заявке важно закрепить: среда, температура, требования к коррозионной стойкости, требования к документам.
Автомобильные, машинные контуры
Труба встречается в линиях смазки, вакуумных трассах, вспомогательных контурах. Тут важны вибрация, усталость, локальное смятие в креплении. Ставят запас по стенке, задают качество поверхности, задают корректный радиус гиба.
Приборные линии
Для манометрических линий, импульсных трубок, капиллярных участков важны точность, чистота, стабильность D. На таких трассах геометрия определяет герметичность фитинга.
Декор, архитектура
Труба используется как видимый элемент: стойки, поручни, рамки. Тут важны тон поверхности, шлифование, полировка, защита от потемнения лаком. Для уличных условий заранее решают вопрос «стойкость к короззии» через покрытие. В ТЗ иногда встречается формулировка «кроззионностойкий» — смысл тот же.
FAQ
Какие марки латуни выбрать для трубы
Для универсальных задач часто берут Л63. Для специфических сред выбирают специальные марки по ТЗ. Для питьевой воды ориентируются на требования заказчика по химсоставу, подтверждение паспортом.
Какие размеры трубы, длина наиболее удобны
Под монтажные работы выгодны мерные хлысты с резкой по карте. Для теплообменника удобнее стандартная длина труб под решётку. Для приборной трассы удобна кратность, чтобы сократить число стыков.
Какие нагрузки выдержит труба
Ответ зависит от режима: давление, изгиб, смятие, вибрация. Для давления нужна расчётная модель с допускаемым напряжением, температурой, запасом. Для рамных задач важнее прогиб. Для креплений важнее смятие.
Как подобрать стенку латуни под развальцовку либо обжим
Слишком тонкая стенка даёт риск смятия, слишком толстая осложняет развальцовку, повышает усилия. На практике выбирают стенку по опыту производства, затем подтверждают пробой на партии.
Что чаще всего становится причиной брака
Овальность, «гуляющий» D, задиры внутри, заломы при транспортировке, неаккуратный торец после резки, неверное состояние поставки. Эти риски снижаются, если в заявке заранее прописать требования к геометрии, поверхности, состоянию, документам.
