Сетка кладочная
Сетка кладочная — металлическое полотно для армирования растворных швов каменной кладки по проекту. Она располагается внутри горизонтального шва, связывает участок кладки в плоскости армирования, участвует в восприятии предусмотренных усилий. Геометрия сетки должна согласовываться с шириной стены, форматом камня, высотой шва, положением соседних рядов.
Название «кладочная» не задаёт единый диаметр либо универсальный шаг укладки. Для разных стен, перегородок, опорных зон требуются разные схемы армирования. Сварная карта для кирпичного шва также не является автоматической заменой специальных решений для тонкошовной блочной кладки.
Конструкция кладочной сетки

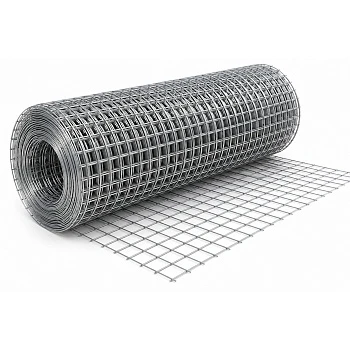

Наиболее распространено сварное полотно из продольных, поперечных проволок. Пересечения фиксируют положение элементов при укладке, заполнении шва раствором. Геометрия карты включает шаг осей, диаметр, полную ширину, длину, выпуски крайних стержней.
В ассортименте встречаются исполнения с шагом 50х50, 50х100, 100х100 мм. Эти обозначения не определяют пригодность к конкретной стене без указания стали, диаметра, схемы армирования. Например, одинаковая ячейка при проволоке 3 мм либо 5 мм означает разную площадь металла, высоту пересечения, массу.
Материал проволоки
Для кладочных сеток применяют низкоуглеродистую проволоку, арматурную проволоку периодического профиля, другие предусмотренные проектом материалы. Для Вр-I технические требования устанавливает ГОСТ 6727-80. Обозначение марки либо класса проверяют вместе с требованиями к готовому сварному изделию.
ГОСТ 23279-2012 относится к арматурным сеткам для железобетонных конструкций. Его указание на металлической карте не заменяет проверку применимости к кладке. Для каменных конструкций учитывают СП 15.13330.2020, рабочие чертежи, технические требования к выбранному изделию.
Параметры кладочной сетки
При одинаковом диаметре увеличение шага уменьшает количество проволоки на квадратный метр. Таблица содержит приближённую массу равномерного полотна без учёта крайних выпусков, покрытия. Шаг указан между осями стержней.
|
Диаметр, мм |
Шаг, мм |
Оценка массы, кг/м² |
Сумма диаметров в пересечении, мм |
|
3 |
50х50 |
2,22 |
6 |
|
3 |
100х100 |
1,11 |
6 |
|
4 |
50х50 |
3,95 |
8 |
|
4 |
100х100 |
1,97 |
8 |
|
5 |
100х100 |
3,08 |
10 |
Высота сварного пересечения зависит также от обжатия при сварке. Для предварительной проверки размещения можно ориентироваться на сумму диаметров, но окончательный габарит определяют по фактической конструкции сетки. В месте нахлёста нескольких полотен высота узла возрастает.
Размещение в растворном шве
Сетка должна быть окружена раствором, сохранять проектное положение, не создавать недопустимую толщину шва. Недостаток раствора возле металла ухудшает совместную работу, создаёт условия для коррозии. Увеличивать шов произвольно ради более толстой проволоки также нельзя: меняется геометрия кладки.
Для геометрического сопоставления удобно использовать выражение h≥hₛ+c₁+c₂. Здесь h — высота шва, мм; hₛ — высота арматурного узла, мм; c₁, c₂ — предусмотренные проектом слои раствора снизу, сверху, мм. Эта запись показывает размещение элементов, но не устанавливает нормативные значения защитных слоёв.
В тонком клеевом шве обычная сварная кладочная сетка может физически не размещаться. В таком случае проект предусматривает другое армирование либо специальную подготовку основания. Решение принимают для конкретной системы стенового материала, а не по торговому названию полотна.
Технология изготовления
Проволоку правят, нарезают, раскладывают в соответствии с заданной геометрией. Контактная сварка фиксирует пересечения без добавления отдельного присадочного металла. Устойчивость режима обеспечивает повторяемость узлов по всей карте.
После сварки проверяют ширину, длину, шаг, выступание концов, целостность соединений. Излишняя кривизна затрудняет укладку в тонкий шов, поэтому плоскостность имеет практическое значение. Для оцинкованного исполнения дополнительно оценивают состояние покрытия в пересечениях, на кромках.
Цинкование проволоки до сварки не тождественно обработке готовой сетки после сварки. В первом случае зона соединения подвергается локальному нагреву уже покрытого металла. Способ защиты выбирают с учётом среды, состава раствора, конструкции наружного слоя стены.
Расчёт массы
Для сетки с одинаковой проволокой в двух направлениях используют предварительную зависимость:
q≈0,006165хd²х(1/p₁+1/p₂).
Здесь q — масса площади, кг/м²; d — номинальный диаметр, мм; p₁, p₂ — шаги осей в метрах. При d=4 мм, p₁=p₂=0,1 м результат составляет около 1,97 кг/м². Расчёт не включает покрытие, выпуски, крайние дополнительные проволоки.
Для точного подсчёта массы узкой карты суммируют длины всех элементов. Например, условная карта содержит 5 продольных проволок по 2 м, 21 поперечную по 0,4 м, все диаметром 4 мм. Общая длина составляет 18,4 м, масса металла — около 1,82 кг; положение стержней, выпуски должны соответствовать отдельному чертежу.
Область применения
Кладочная сетка применяется в предусмотренных проектом участках каменных конструкций:
- армированные горизонтальные швы кирпичных стен;
- простенки, столбы, локально нагруженные зоны кладки;
- сопряжения стен, отдельные участки возле проёмов;
- перегородки при соответствующем конструктивном решении;
- слои многослойных стен в пределах назначенной схемы армирования.
Связь между слоями многослойной стены требует отдельного решения. Сетка в одном слое не заменяет гибкие связи, анкеры либо другие проектные элементы. Для наружной облицовки дополнительно учитывают увлажнение, температурные перемещения, коррозионную стойкость металла.
Контроль положения
До закрытия следующего ряда проверяют ширину карты относительно стены, заполнение шва, длину стыков, расположение выпусков. Армирование должно соответствовать чертежу по высоте кладки. Назначать укладку «через несколько рядов» без расчётного либо конструктивного основания неправильно.
В местах примыканий, углов, проёмов непрерывность армирования определяется проектом. Случайное обрезание продольных проволок меняет передачу усилий. Нахлёсты не должны создавать неучтённые утолщения либо пустоты в растворе.
FAQ
Подходит ли кладочная сетка для любого блока?
Нет. Проверяют систему кладки, высоту шва, способ армирования, рекомендации изготовителя стенового материала в пределах проекта. Для тонкошовной кладки обычная сварная карта часто требует другого конструктивного решения.
Как выбрать ширину полотна?
Её согласуют с шириной стены, расположением арматуры, необходимым укрытием раствором у краёв. Простое равенство ширины сетки ширине стены не всегда допустимо. Выпуски, примыкания, наружную облицовку учитывают отдельно.
Можно ли увеличить диаметр без изменения кладки?
Более толстая проволока увеличивает высоту пересечения, площадь стали, массу. Она может не разместиться в принятом шве, особенно возле нахлёстов. Поэтому такую замену проверяют по геометрии, расчёту, условиям заполнения раствором.
