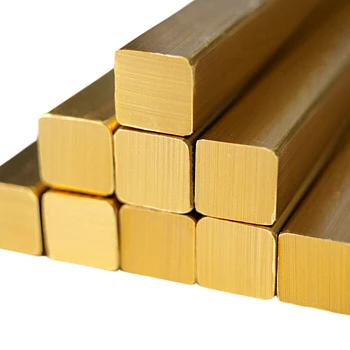

Квадрат латунный
Квадрат латунный — пруток квадратного сечения из латуни для деталей, где нужны готовые плоскости, минимальный съём металла, удобная разметка, стабильные габариты по стороне. Такой формат берут под фрезеровку, сверление, нарезание резьбы, изготовление проставок, упоров, направляющих, декоративных элементов. В каталоге латунный прокат обычно рассматривают как «заготовку под геометрию», а в общей структуре цветной металлопрокат он стоит рядом с кругом, шестигранником, полосой — выбор зависит от формы будущей детали.
Технические характеристики
Как задают позицию в заявке
В спецификации фиксируют:
-
марка латуни (Л63, Л68, ЛС59-1, ЛМц58-2 — под задачу)
-
состояние поставки: М / П / Т / О
-
сторона квадрата a, мм (например, 10×10, 20×20, 30×30)
-
длина L: мерная, кратная мерной, немерная (хлысты plus резка в размер)
-
точность по размеру, требования по прямолинейности
-
требования к поверхности: без глубоких рисок, заусенцев, трещин, расслоений
Размеры, габариты, формы
Квадрат — форма, где удобнее всего держать плоскостную геометрию: можно базироваться по граням, собирать узлы без «подкладок», получать упорные поверхности без выведения из круглого сечения. Сторона латунного квадрата выбирается от требуемого минимального сечения детали, затем закладывается припуск под обработку.
Масса 1 метра: быстрый расчёт
Для логистики и расчёта партии применяют плотность латуни ориентиром ρ ≈ 8400–8700 кг/м³ (точнее — по марке). Масса 1 метра латунного квадрата:
m₁ (кг/м) = a² × 10⁻⁶ × ρ
Пример при ρ=8500 кг/м³:
a=10 мм → m₁ ≈ 0,85 кг/м
a=20 мм → m₁ ≈ 3,40 кг/м
a=30 мм → m₁ ≈ 7,65 кг/м
Таблица ориентиров по массе
| Сторона a, мм | Масса 1 м при ρ=8500, кг | Где чаще применяют | Практический смысл |
|---|---|---|---|
| 8 | ≈0,54 | мелкие проставки, декоративные элементы | минимальный съём металла, удобная базировка |
| 10 | ≈0,85 | крепёжные элементы, небольшие кронштейны | универсальный «малый» размер |
| 20 | ≈3,40 | направляющие, упоры, корпуса малых узлов | жёсткость, стабильные грани |
| 30 | ≈7,65 | опоры, стойки, силовые элементы | запас под отверстия, резьбу, выемки |
| 40 | ≈13,60 | тяжёлые узлы, оснастка | высокая масса, высокая жёсткость |
Марка под обработку, марка под формование
-
Для фрезеровки, токарной обработки, резьбы часто выбирают ЛС59-1: стабильное резание, высокая производительность.
-
Для декоративных элементов plus умеренной деформации используют Л63, Л68 — хороший баланс пластичности.
-
Для специфических условий среды выбирают специальные марки (оловянные, марганцовистые) по ТЗ.
Производство
Как получают квадрат
Квадрат латунный получают прессованием (экструзией) либо протяжкой (тянутый/калиброванный). Прессованный вариант чаще идёт как «заготовка под мехобработку» с хорошей повторяемостью формы. Тянутый вариант обычно даёт более точный размер, более чистую поверхность, удобен там, где критичны допуски.
Термооперации, состояние поставки
Состояние М/П/Т/О формируется отжигом plus упрочнением деформацией. Мягкий квадрат легче гнуть, легче деформировать, полутвёрдый держит форму, твёрдый даёт выше жёсткость, но хуже переносит сильную деформацию без риска трещины.
Контроль качества партии
На практике проверяют:
-
размер стороны a, допуск, отклонение по форме
-
прямолинейность, скручивание по длине
-
поверхность: риски, вмятины, трещины, расслоения, заусенцы
-
маркировку партии, паспорт качества
Для изделий, работающих во влажной среде, дополнительно учитывают стойкость к коррозии, риск обесцинкования, условия эксплуатации, наличие контакта с разнородными металлами.
Применение
Где квадрат латунный особенно удобен
-
детали с плоскостями: упоры, шпонки, направляющие, проставки
-
мебельная фурнитура, декоративные элементы, видимые участки
-
заготовки под штамповку, элементы художественной ковки
-
узлы, где нужна быстрая сборка по граням без сложной подгонки
Выбор размера под нагрузку
Размер выбирают от сечения, которое должно выдержать изгиб, смятие, кручение, а также от отверстий под крепёж, резьбовых зон. При наличии резьбы либо прижима хомутом закладывают запас по стороне, чтобы исключить вырыв, смятие, деформацию граней.
Сценарии “квадрат vs круг vs шестигранник”
-
Квадрат выигрывает, когда нужны плоскости, базирование, минимальный съём металла.
-
Круг рационален для деталей вращения, втулок, осей.
-
Шестигранник выгоден под детали «под ключ», массовые фитинги plus метизы.
FAQ
Какие марки латуни лучше для квадрата под мехобработку
Для массовой обработки чаще выбирают ЛС59-1: высокая обрабатываемость, чистая стружка, удобство в резьбовых деталях. Для универсальных задач по деформации plus декору выбирают Л63/Л68. Для среды с требованиями по стойкости к коррозии марку задают проектом.
Какие габариты рациональны
Для небольших деталей распространены 8×8, 10×10, 12×12, 20×20. Для силовых узлов берут 30×30, 40×40 plus выше, чтобы получить запас под отверстия, резьбу, выборку металла, не теряя жёсткости.
Какие нагрузки выдерживает квадрат
Нагрузка зависит от марки, состояния, длины пролёта, схемы опоры, наличия отверстий, вырезов. Для корректной оценки рассчитывают изгиб plus смятие, затем выбирают сторону с коэффициентом запаса. В серийной конструкции выгоднее увеличить сечение, чем работать на пределе прочности материала.
